东莞恒温恒湿试验箱制冷系统电磁四通换向阀

东莞恒温恒湿试验箱制冷系统结构组成

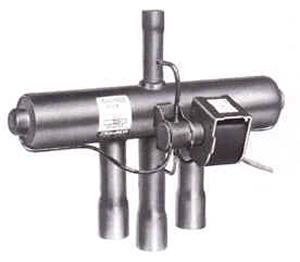

电磁四通换向阀由位于上部的电磁导向阀和位于下部的四通换向阀组成。
l )电磁导向阀
电磁导向阀是控制四通换向阀的导向阀，可分两部分来看。一部分是电磁截体，由衔铁、螺线管(线圈)及弹簧等组成。
  2 )四通换向阀
四通换向阀有四根连接管及两端盖上的两个小孔，阀体内装有半圆阀座、滑块以及两个活塞。阀座上有三个孔，由阀体外插进三根铜管，半圆阀座、筒体及铜管同时用银合金钎焊在一起。滑块就是阀门，它在阀座上可以左右移动，它是一个似船形体，里面被挖空，滑块平面盖在阀座上，只能盖住两个阀孔，使盖住的两孔相通，但这两孔与筒体内部分隔不通。当滑块左移时，它就盖住左边两孔，右边一孔与筒体连通；当滑块右移时，它就盖在右边两孔，左边一孔与筒体连通。这样，就能使制冷剂在系统内改变流向。
