正航仪器编辑恒温恒湿试验箱大型往复活塞压缩机技术术语和定义
表1恒温恒湿试验箱压缩机噪声值
1.压缩机每一级后均应设置安全阀，安全阀应符合TSG R0004的规定，还应符合TSG ZF001的规程。
2.安全阀的整定压力应不高于压缩机工作压力，但应不低于表2中所列值。
注:工作压力:规定温度下输送规定流休时，设计的设备(与此术语有关的任何部件上)允许的连续运行压力。
3.安全阀应考虑安装在不受振动干扰的位置，宜安装在分离器或气路管道上，从安全阀排放出来的气体不应对环境造成污染和危害人身安全。

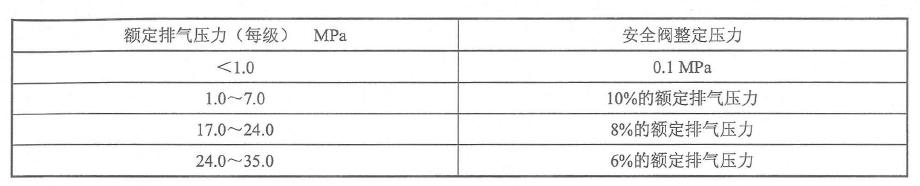

表2安全阀设定值
4.恒温恒湿试验箱压缩机管路设计和接口制造、试验及检验应符合GB/T 20801的规定，气路管道的设计还应符合TSG D0001的相关规定。
5.恒温恒湿试验箱压缩机气路、水路、油路应按照流程进行配管设计，连接应牢固，不应有泄漏或相互泄漏。
6.恒温恒湿试验箱压缩机应设置盘车装置。活塞力小于或等于200 kN的机型可采用手动盘车，其他宜采用电动或气动盘车。
7.气缸体、气缸盖、气缸座、活塞及(湿式〉气缸套等受压零件的气腔应做水压试验。试验压力为王作压力的L5倍，保压时间不少于30 min，应不渗漏。
8.气缸体、气缸盖、气缸座及(湿式)气缸套等零件的水腔，均应以工作压力的1.5倍且不低于0.6MPa的压力做水压试验，保压时间不少于30 min，应不渗漏。
9.机身油油应用煤油或其他渗透性强的液体进行试漏，保持4h，应不渗漏。
10.冷却器、缓冲器、分离器等压力容器的设计和制造应分别符合《特种设备安全监察条例》、GB150、GB 151、TSG R0004的规定。
11.冷却水质应符合GB 50050的规定。
12.压方铜滑系统至少应包括一个具有120%容积流量的油泵，一套供油和回油系统，一个油冷却器，一个全流量过滤器和必备的仪表。曲轴箱油温应不超过70"。，油过滤器精度应不低于25μm。
13.恒温恒湿试验箱压缩机应至少包括表3所设置的报警或报警停车的安全保护装置。

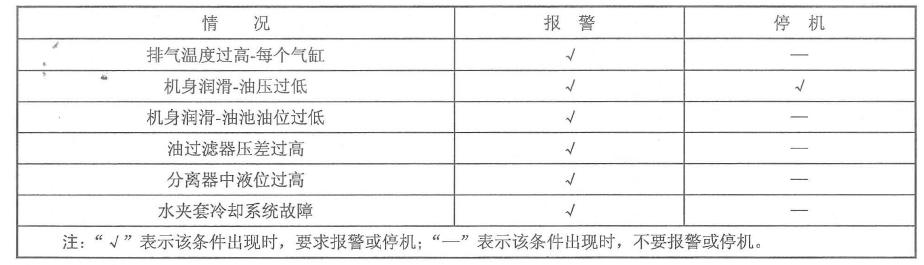

表3报警和停机要求
